产品简介

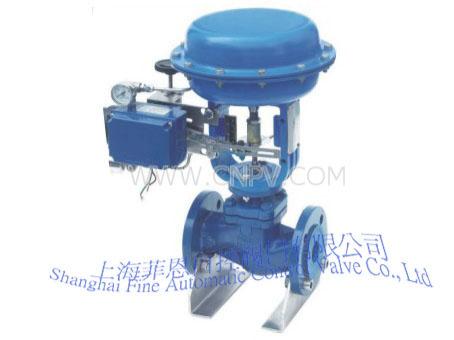

★产品特点： FNZJHP新型单座气动薄膜调节阀，采用顶部导向结构，配用多弹簧执行机构，具有结构紧凑，重量轻，动作灵敏，流体通道呈S流线型，压力降损失小，阀容量大，流量特性精确，拆装方便等优点。该产品已广泛用于精确控制气体、液体等介质工况，使工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小，阀前后压差不大的工作场合。 ★本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多个品种。公称压力等级有PN10、16、40、64;通径范围DN20～200;适用流体温度由-20℃～+560℃多个档次;泄漏量标准有Ⅳ级或Ⅵ级;流量特性为线性或等百分比可供选择。 ★相比其它类型的阀门，此款还有这些显著优点： 1顶部导向单座阀，结构紧凑，部件少，易维修;2金属阀芯适合多种场合，达Ⅳ级泄漏标准，软密封达Ⅵ级泄漏标准;3阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30%;4可调范围大，固有可调比为50:1,由于采用多弹簧结构,高度减少30%，重量减少30%;5有波纹管密封和夹套保温等多种特殊品种，可有效解决外漏和流体冷却结晶凝固等问题。 ★阀组件材质：阀体、阀盖 HT200，ZG230-450 ZG1Cr18Ni9Ti 阀芯、阀座 1Cr18Ni9Ti，司太莱合金堆焊软密封阀芯增强聚四氟乙烯填料聚四氟乙烯、柔性石墨波纹管 1Cr18Ni9Ti 垫片橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片膜盖 A3 波纹膜片丁晴橡胶夹增强涤纶织物阀杆、推杆 2Cr13、1Cr18Ni9Ti 衬套 2Cr13 弹簧 60Si2Mn

★技术参数：(本产品性能指标贯彻GB/T4213-92标准) 通径 DN 20(mm) 25 32 40 50 65 80 100 125 150 200 阀芯直径 10 12 15 20 额定流量系数直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630 额定行程 16 (mm) 25 (mm) 40(mm) 60(mm) 膜片有效面积 280(cm2) 400(cm2) 600(cm2) 1000(cm2) 信号范围 20 ～ 100 、 40 ～ 200(kPa) 气源压力 0.14 ～ 0.4 MPa 固有流量特性直线、等百分比固有可调比 50 :1 允许泄漏量硬阀座： IV 级 (10 -4 阀额定容量 ) 软阀座： VI 级工作温度类型低温型常温型散热型高温型

★主要外形尺寸：公称通径DN 20 25 32 40 50 65 80 100 125 150 200 φ A 282 308 394 498 L PN1.6、4.0 150 160 180 200 230 290 310 350 400 480 600 PN64 230 230 260 260 300 340 380 430 500 550 650 H 1 PN16 53 58 70 75 83 93 100 110 125 143 170 PN40 53 58 70 75 83 93 100 118 135 150 188 PN64 65 70 78 85 90 103 108 125 148 173 208 H 标准型 PN16 429 438 474 476 502 622 646 687 835 889 981 PN40 429 438 474 476 502 622 646 695 845 896 1000 PN64 456 468 511 525 535 663 673 705 868 958 1260 散热高温型 570 570 610 610 630 730 810 820 960 1090 1180
