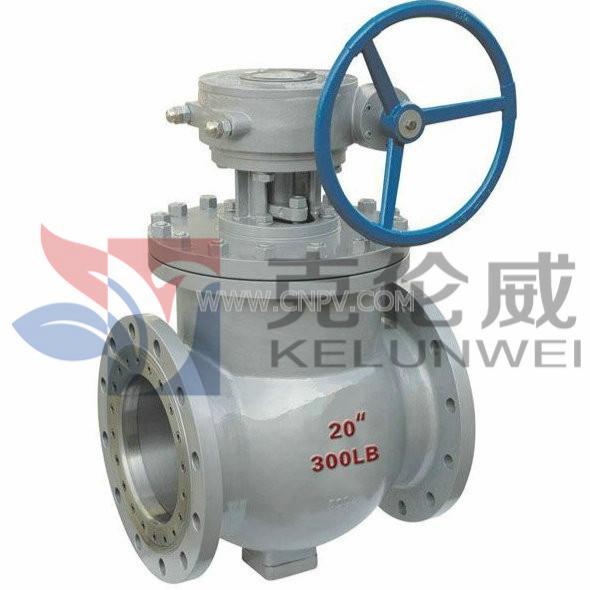

一、DYQ340F上装式偏心半球阀简介：

DYQ340H上装式偏心半球阀是指阀体中心轴线与半球中心轴线形成尺寸偏置,且仅在阀体一侧设置密封副的阀门.以球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

二、DYQ340F上装式偏心半球阀特征：

1.压力损失小：

全开时水损为零，流道完全畅通;内腔自动清洗，阀芯90度旋转，自动冲洗阀体内腔，将介质中的杂物清洗干净，且介质不会沉积在阀腔内。球体为半球形，流通具有最高的CV值，增强了泵的系统效应，并使磨损腐蚀除降为最低程度。

2.耐颗粒磨损：

利用双偏心的原理在关闭过程中，只在最后一刻球冠才靠向阀座，而不形成摩擦，且阀座上的密封环堆焊耐磨自润滑合金，不易磨损，不易补冲刷;刀形球口的球冠与阀座之间具有清扫和剪切的作用，不易结垢。

3.自动补偿密封可靠：

正压时，利用偏心的原理，球体与阀座越关越紧，从而得到良好的密封;反压时，浮动式阀座在受压作用下，阀座自动向球体推紧，压力越高，阀座向球体越堆越紧，从而得到良好的密封;可保持持久的紧密封，能适应苛刻的工况。在长期的使用下，阀座密封如有磨损或损伤，在弹簧作用下阀座自动向球体推紧，从而得到良好的自动补偿功能。

4.适合高流速介质：

因球体隐藏在阀腔的一侧而形成直通流道无流阻，坚固的偏心固定曲轴，在高流速的介质中无振动，无噪音。

5.寿命长开关轻松：

无易损部件，由于偏心的作用，阀门启闭过程中球体与阀座的密封面

完全脱离，使阀座表面与球冠球面间无擦伤做无摩擦转动，有效的减少了操作扭矩，操作轻巧;阀门的自动补偿功能，大大的提高了阀门的寿命。

三、DYQ340H上装式偏心半球阀主要尺寸

1.6MPa DN L D D1 D2 b n-φd H0 H1 H2

凸面法兰

Q347F

16C

16P

16R 32 140 135 100 78 16 4-18 30 85 160

40 165 145 110 85 16 4-18 32 95 230

50 178 160 125 100 16 4-18 43 107 230

65 190 180 145 120 18 4-18 70 142 400

80 203 195 160 135 20 8-18 110 152 400

100 305 215 180 155 20 8-18 150 178 500

125 356 245 210 185 22 8-18 200 252 500

150 394 280 240 210 24 8-23 230 278 600

200 457 335 295 265 26 12-23 260 395 600

250 533 405 355 320 30 12-25 283 480 800

300 610 460 410&, amp;, lt;, /SPAN> 375 30 12-25 380 585 800

350 686 520 470 435 34 16-25 425 625 800

400 762 580 525 485 36 16-30 492 720 800

500 914 705 650 608 44 20-34 555 840 830

600 1067 840 770 718 48 20-41 675 1050 830

700 1245 910 940 788 50 24-41 850 1150 830
